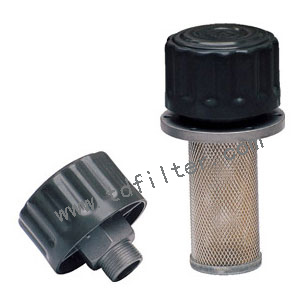

PAF系列預壓式空氣濾清器

一、PAF系列預壓式空氣濾清器簡介

    PAF系列預壓式空氣濾清器是根據美國UCC公司，法國SECOMA公司、德國REXROTH公司生產的預壓空氣過濾器樣機，經引進后的技術測繪并根據國內主機配套廠的技術要求進一步設計改進而成，經主機配套使用和技術試驗后證明各項性能技術指標已達到國外同類產品技術要求，連接尺寸于國外一致，能做到互換與代替，其價格只有進口價格的1/5，可為國家節省大量外匯。本產品具有體積小，結構合理，外型設計美觀新穎，過濾性能穩定，壓降極小，安裝使用方便等優點，深受廣大用戶歡迎。

二、PAF系列預壓式空氣濾清器用途及工作原理

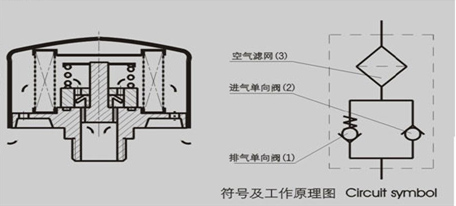

   PAF系列產品適用于工程機械、車輛、移動機械以及需要具有壓力的的液壓系統油箱配套使用。PAF系列預壓式空氣濾清器由空氣過濾器、進氣單向閥、排氣單向閥、加油過濾器四部分組成，從而簡化了油箱的結構，又有利于油液的凈化。當液壓系統工作時油箱內的液面不時上升或下降，下降時PAF產品吸入空氣，經過濾網[3]自動進入進氣單向閥[2]，進入油箱，此時箱內壓力小于預定壓力，排氣單向閥[1]處于關閉狀態，能保持油箱內預定壓力，提高油泵的自吸能力，維持油箱內液體的平穩，避免油箱內液體因振蕩或騷動而產生泵可能出現的吸空等故障。當工作循環后流回油箱使液面上升，工作油液溫度液隨著升高，生成了油霧氣體并增加了油箱內的壓力；當油箱內的壓力大于預定壓力時，排氣單向閥[1]自動開啟向外排氣，直到箱內壓力等于預定壓力時，排氣單向閥[1]才自動關閉。這樣來回循環既能保護液壓系統正常工作的作用，又能延長油液及元件的工作周期和使用壽命。

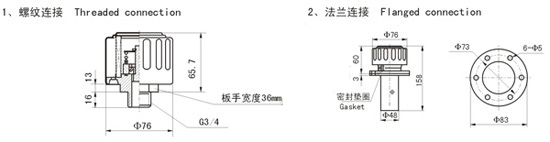

三、PAF系列預壓式空氣濾清器外形連接尺寸

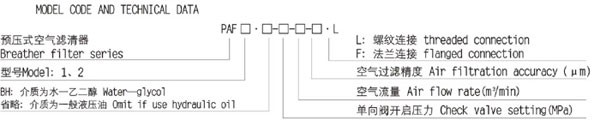

四、PAF系列預壓式空氣濾清器型號說明和技術參數

詳細型號說明  例：PAF1·BH-0.02-0.45-10·L

（1）PAF：預壓式空氣濾清器

（2）1：型號—1

（3）BH：介質為水—乙二醇（省略介質為一般液壓油）

（4）0.02：單向閥開啟壓力為0.02MPa

（5）0.45：空氣流量為0.45m³/min

（6）10：空氣過濾精度為10μm

（7）L：螺紋連接

注：如有特殊要求，請與新鄉市利菲爾特濾器股份有限公司聯系。
